Лёд — вода в твёрдом агрегатном состоянии.

Льдом иногда называют некоторые вещества в твёрдом агрегатном состоянии, которым свойственно иметь жидкую или газообразную форму при комнатной температуре; в частности, сухой лёд, аммиачный лёд или метановый лёд.



Основные свойства водного льда



Кристаллическая структура льда I_h. Серыми пунктирными линиями показаны водородные связи.

Высокая удельная теплота плавления льда, равная 330 кДж/кг, (для сравнения — удельная теплоты плавления железа равна 270 кДж/кг), служит важным фактором в обороте тепла на Земле. Так, чтобы растопить 1 кг льда или снега, нужно столько же тепла, сколько требуется, чтобы нагреть литр воды на 80 °C.

Лёд встречается в природе в виде собственно льда (материкового, плавающего, подземного), а также в виде снега, инея и так далее. Под действием собственного веса лёд приобретает пластические свойства и текучесть.

Природный лёд обычно значительно чище, чем вода, так как при кристаллизации воды в первую очередь в решётку встают молекулы воды (см. зонная плавка). Лёд может содержать механические примеси — твёрдые частицы, капельки концентрированных растворов, пузырькигаза. Наличием кристалликов соли и капелек рассола объясняется солоноватость морского льда.



На Земле

Основная статья: Криосфера

Общие запасы льда на Земле около 30 млн км³. Основные запасы льда на Земле сосредоточены в полярных шапках (главным образом, в Антарктиде, где толщина слоя льда достигает 4 км).



В океане

Основная статья: Морской лёд

Вода в мировом океане солёная и это препятствует образованию льда, поэтому лёд образуется только в полярных и субполярных широтах, где зима долгая и очень холодная. Замерзают некоторые неглубокие моря, расположенные в умеренном поясе. Различают однолетние и многолетние льды. Морской лёд может быть неподвижным, если связан с сушей, или плавучим, то есть дрейфующим. В океане встречаются льды, отколовшиеся от ледников суши и спустившиеся в океан в результате абляции — айсберги.



В космосе

Имеются данные о наличии льда на планетахСолнечной системы, их спутниках, на карликовых планетах и в ядрах комет.



Использование льда в технике

Ледяная гидросмесь. В конце 1980-х годов лаборатория Аргонн разработала технологию изготовления ледяной гидросмеси (Ice Slurry), способной свободно течь по трубам различного диаметра, не собираясь в ледяные наросты, не слипаясь и не забивая системы охлаждения^[2]. Солёная водяная суспензия состояла из множества очень мелких ледяных кристалликов округлой формы. Благодаря этому сохраняется подвижность воды и, одновременно, с точки зрения теплотехники она представляет собой лёд, который в 5—7 раз эффективнее простой холодной воды в системах охлаждения зданий. Кроме того, такие смеси перспективны для медицины. Опыты на животных показали, что микрокристаллы смеси льда прекрасно проходят в довольно мелкие кровеносные сосуды и не повреждают клетки. «Ледяная кровь» удлиняет время, в течение которого можно спасти пострадавшего. Скажем, при остановке сердца это время удлиняется, по осторожным оценкам, с 10—15 до 30—45 минут^[2].

Использование льда в качестве конструкционного материала широко распространено в приполярных регионах для строительства жилищ — иглу. Лёд входит в состав предложенного Д. Пайком материала Пайкерит, из которого предлагалось сделать самый большой в мире авианосец. Использование льда для постройки искусственных островов описывается в фантастическом романе Ледяной остров.

Фазы льда[править | править вики-текст]

Фаза	Характеристики[3][4]
Аморфный лёд	Аморфный лёд не обладает кристаллической структурой. Он существует в трех формах: аморфный лёд низкой плотности (LDA), образующийся при атмосферном давлении и ниже, аморфный лёд высокой плотности (HDA) и аморфный лёд очень высокой плотности (VHDA), образующийся при высоких давлениях. Лёд LDA получают очень быстрым охлаждением жидкой воды («сверхохлаждённая стекловидная вода», HGW), или конденсацией водяного пара на очень холодной подложке («аморфная твёрдая вода», ASW), или путём нагрева высокоплотностных форм льда при нормальном давлении («LDA»).
Лёд Ih	Обычный гексагональный кристаллический лёд. Практически весь лёд на Земле относится ко льду Ih, и только очень малая часть — ко льду Ic.
Лёд Ic	Метастабильный кубический кристаллический лёд. Атомы кислорода расположены как в кристаллической решётке алмаза. Его получают при температуре в диапазоне от −133 °C до −123 °C, он остаётся устойчивым до −73 °C, а при дальнейшем нагреве переходит в лёд Ih. Он изредка встречается в верхних слоях атмосферы.
Лёд II	Тригональный кристаллический лёд с высокоупорядоченной структурой. Образуется изо льда Ih при сжатии и температурах от −83 °C до −63 °C. При нагреве он преобразуется в лёд III.
Лёд III	Тетрагональный кристаллический лёд, который возникает при охлаждении воды до −23 °C и давлении 300 МПа. Его плотность больше, чем у воды, но он наименее плотный из всех разновидностей льда в зоне высоких давлений.
Лёд IV	Метастабильный тригональный лёд. Его трудно получить без нуклеирующей затравки.
Лёд V	Моноклинный кристаллический лёд. Возникает при охлаждении воды до −20 °C и давлении 500 МПа. Обладает самой сложной структурой по сравнению со всеми другими модификациями.
Лёд VI	Тетрагональный кристаллический лёд. Образуется при охлаждении воды до −3 °C и давлении 1,1 ГПа. В нём проявляется дебаевская релаксация.
Лёд VII	Кубическая модификация. Нарушено расположение атомов водорода; в веществе проявляется дебаевская релаксация. Водородные связи образуют две взаимопроникающие решётки.
Лёд VIII	Более упорядоченный вариант льда VII, где атомы водорода занимают, очевидно, фиксированные положения. Образуется изо льда VII при его охлаждении ниже 5 °C.
Лёд IX	Тетрагональная метастабильная модификация. Постепенно образуется изо льда III при его охлаждении от −65 °C до −108 °C, стабилен при температуре ниже −133 °C и давлениях между 200 и 400 МПа. Его плотность 1,16 г/см³, то есть, несколько выше, чем у обычного льда.
Лёд X	Симметричный лёд с упорядоченным расположением протонов. Образуется при давлениях около 70 ГПа.
Лёд XI	Ромбическая низкотемпературная равновесная форма гексагонального льда. Является сегнетоэлектриком.
Лёд XII	Тетрагональная метастабильная плотная кристаллическая модификация. Наблюдается в фазовом пространстве льда V и льда VI. Можно получить нагреванием аморфного льда высокой плотности от −196 °C до примерно −90 °C и при давлении 810 МПа.
Лёд XIII	Моноклинная кристаллическая разновидность. Получается при охлаждении воды ниже −143 °C и давлении 500 МПа. Разновидность льда V с упорядоченным расположением протонов.
Лёд XIV	Ромбическая кристаллическая разновидность. Получается при температуре ниже −155 °C и давлении 1,2 ГПа. Разновидность льда XII с упорядоченным расположением протонов.
Лёд XV	Псевдоромбическая кристаллическая разновидность льда VI с упорядоченным расположением протонов. Можно получить путём медленного охлаждения льда VI примерно до −143 °C и давлении 0,8-1,5 ГПа[5].
Лёд XVI	Кристаллическая разновидность льда с наименьшей плотностью (0,81 г/см3)[6] среди всех экспериментально полученных форм льда. Имеет строение топологически эквивалентное полостной структуре КС-II (англ. sII) газовых гидратов.

Новые исследования формирования водяного льда на ровной поверхности меди при температурах от −173 °C до −133 °C показали, что сначала на поверхности возникают цепочки молекул шириной около 1 нм не гексагональной, а пентагональной структуры^[7].



Льды Арктики



См. также

•  Снег

•  Сосулька

•  Ледник

•  Группа льда (минералогия)

•  Газовые гидраты

•  Лёд-девять (вымышленный материал)

•  Технология перекачиваемого льда



Примечания

↑ Показывать компактно

1  ↑ Замерзающая вода выдавливает дно металлической ёмкости (видео)

2  ↑ Перейти к: ^{1 2} Хирурги наполнят тела пациентов текущим льдом

3  ↑ Фазы льда (англ.)

4  ↑ Ледяные узоры высокого давления

5  ↑ Впервые получен лёд XV

6  ↑ Andrzej Falenty, Thomas C. Hansen & Werner F. Kuhs. Formation and properties of ice XVI obtained by emptying a type sII clathrate hydrate // Nature. — Vol. 516, P. 231–233 (11 December 2014) — Falenty Andrzej, Hansen Thomas C., Kuhs Werner F. Formation and properties of ice XVI obtained by emptying a type sII clathrate hydrate // Nature. — 2014. — Vol. 516. — P. 231-233. — ISSN 0028-0836. — DOI:10.1038/nature14014. исправить

7  ↑ A one-dimensional ice structure built from pentagons. Nature Materials. 8 March 2009 (англ.)



Литература

•  Маэно Л. Наука о льде. М.: Мир, 1988.

•  Шавлов А. В. Лёд при структурных превращениях. Новосибирск: Наука, 1996.



Ссылки

•  Лёд Европы воссоздали на Земле

•  Кристаллы снега и льда

•  Арабаджи В. Загадки простой воды. Сооружения из льда

•  Шавлов А. В., Рябцева А. А., Шавлова В. А. «Сверхскользкий лёд для конькобежного спорта» (2007)

	Портал «Гидрология»
	Лёд в Викисловаре?
	Лёд на Викискладе?

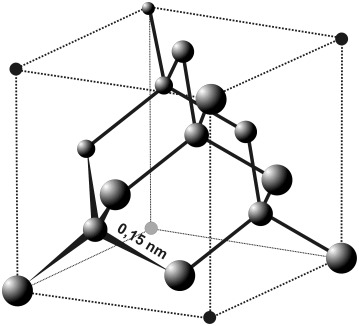

У модификации Льда 1c - как раз алмазообразная кристаллическая решетка. Кстати у алмаза кристаллическая решетка не гексагональная, а кубическая. Ячейка выглядит так:

Источник: Яндекс, "фото Кристаллическая структура гексагонального льда"
